Gantner Instruments, certifié ISO9001, conçoit, développe et commercialise des systèmes de mesures de hautes performances.

Gantner Instruments a su s’adapter aux exigences industrielles les plus sévères pour devenir le leader des solutions d'essais et de mesure avec des produits innovateurs adaptés aux secteurs de pointe comme l'aéronautique, l’automobile, l'énergie et la recherche

Gantner Instruments propose des systèmes d'acquisition flexibles et extensibles  par sa conception modulaire, à la pointe de la technologie dédiés aux mesures de grandeurs mécaniques, thermiques et électriques.

La modularité est assurée par les modules Q-Bloxx conditionneurs numériques d’entrées / sorties de 1, 2, 4 ou 8 voies, de 27 mm de large, cadencé jusqu’à 100 KHz par voie. Le module est soit universel ou entrées dédiée

  • grandeurs mécaniques : jauges de contraire en quart, demi et pont de jauges, capteur IEPE, capteur inductif, pour les une force, un couple, une déformation, une accélération ;
  • grandeurs thermiques  Thermocouples, Pt100, résistance, capteur Cryogénique,… pour la température ;
  • grandeurs électriques  Tension jusqu’à 1200 V, courant ;

La qualité des mesures est en autre assurée par un convertisseur analogique numérique de24 bits par entrée, une isolation galvanique entre voie, entre l’alimentation et la RS 485 de 500 ou 1200 V et permet d’obtenir des précisions meilleures que 0,01 %.

Couplés à la Q.station, concentrateur/contrôleur/Datalogger, qui récupère les mesures de manière synchrone via ses 4 liaisons numériques et les met à la disposition à différentes cadences (multi-buffer) sur son port Ethernet (Gigabits), EtherCAT, CAN, Modbus TCP/IP, en fait un système de mesures hautes performances.

Les fonctions d’enregistrement avancées (continu, évènementiel avec pré/post trigger) sur différents supports (Flash, SD, SATA, USB,..) font également de ce système un outil autonome et complet.

La synchronisation avec d’autres systèmes est garantie via les protocoles IRIG, NMEA, NTP, DC EtherCAT

La mise en œuvre instantanée par le logiciel de configuration / d’acquisition Test-Commander et la maintenance facilitée par le système « HOTSWAP » (remplacement à chaud avec reconfiguration automatique sans arrêter l’acquisition) viennent compléter la liste des fonctionnalités à la solution idéale pour l’acquisition de mesures.

Disponibles dans plusieurs formats selon l’environnement

  • Q.bloxx montage Rail DIN pour une structure modulaire distribuée

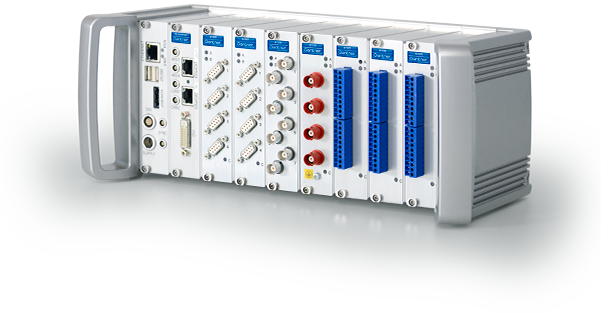

  • Q.Brixx portable et autonome

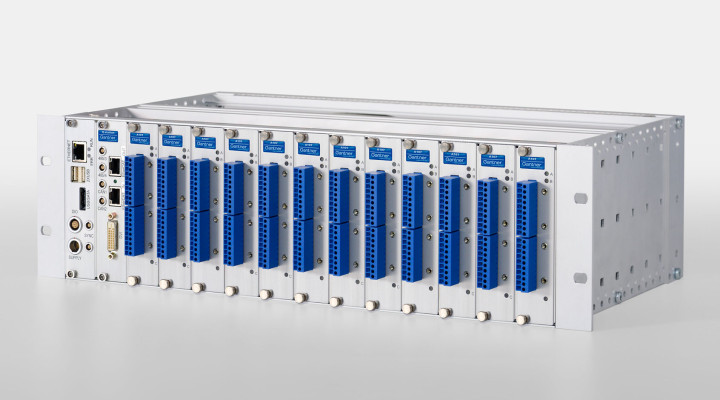

  • Q.raxx rackable 19’’ 1U et 3U
  • Q.Staxx durcie pour un environnement sévère

 Des connectiques appropriées permettent de conserver une précision de laboratoire dans un milieu industriel.

Idéal pour les bancs d’essais grâce aux mesures fiables et rapides, l’embarqué avec le format robuste et universelle, le contrôle de process en assurant synchronisation et déterminisme, la surveillance de structure et d’ouvrage en combinant fonctions autonomes et mesures déportées.

Et toujours avec le meilleur rapport performance/prix.
