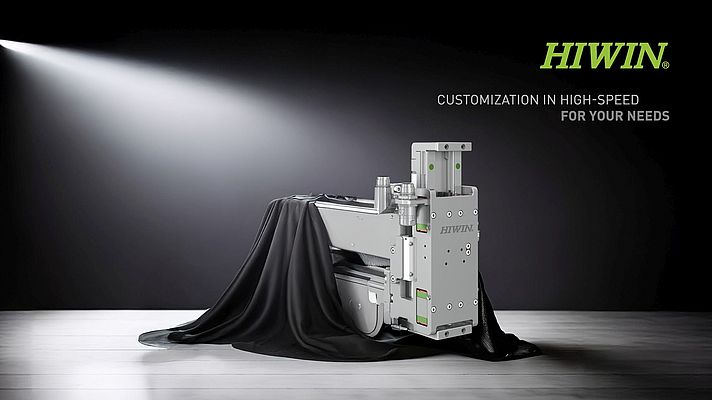

Axe linéaire CV pour applications verticales rapides

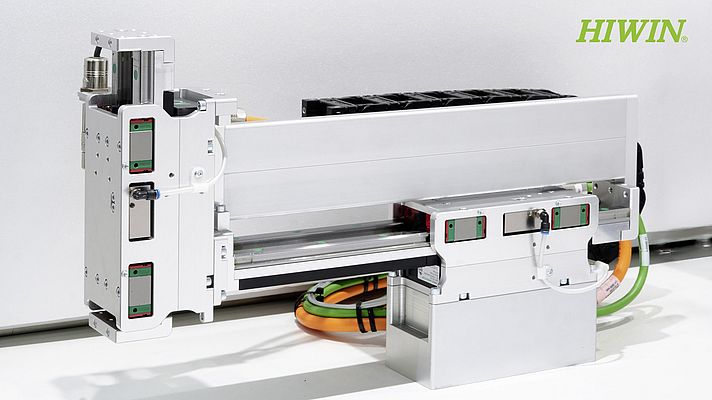

Développé pour les architectures de production où la rapidité d’exécution est un facteur déterminant, l’axe CV de HIWIN se distingue par une dynamique élevée, une conception compacte et une grande précision de positionnement. Conçu pour les déplacements verticaux, il intègre un entraînement direct de type moteur linéaire, supprimant toute transmission mécanique intermédiaire. Cette architecture élimine le jeu, réduit l’usure et assure une répétabilité durable, même en fonctionnement intensif . L’absence de frottements mécaniques se traduit par une grande efficacité énergétique et par des temps de cycle réduits. L’axe atteint des accélérations jusqu’à 80 m/s² ainsi que des vitesses maximales de 5 m/s tout en conservant une rigidité structurelle élevée. Sa structure allégée réduit la masse en mouvement et permet d’atteindre un rapport dynamique-rigidité favorable pour la robotique, la manutention automatisée ou les opérations de transfert à haute cadence .
Pour les déplacements verticaux, la solution intègre un dispositif de compensation du poids. Celui-ci est disponible en version magnétique ou pneumatique et contribue à diminuer la charge du moteur, réduisant ainsi la consommation globale et élargissant le spectre d’utilisation. Cette option améliore également la sécurité fonctionnelle en phase d’arrêt ou de maintien de position .
L’axe CV peut être configuré avec plusieurs systèmes d’encodeurs, différentes alimentations en énergie et interfaces de fixation. Il s’intègre aisément dans des ensembles multi-axes ou dans des systèmes linéaires modulaires. L’approche modulaire permet de définir des versions compactes monocourse, des portiques verticaux rapides, ou encore des colonnes de levage à haute répétabilité destinées aux machines d’assemblage et stations de contrôles à cadence élevée .
