Alliant vitesse et précision, la technologie d’assemblage et de jonction NCFQ 2166A de Kistler combine les moteurs linéaires dynamiques de LinMot avec la mesure de force piézoélectrique pour des applications industrielles exigeantes. Ce système innovant répond aux besoins des secteurs où qualité et cadences de production élevées sont essentielles, comme la fabrication de dispositifs médicaux, l’électronique, les semi-conducteurs et l’automobile.
Une technologie hybride pour des performances optimales
Le NCFQ 2166A intègre un moteur linéaire électromagnétique capable d’atteindre des accélérations de 50 m/s² et des vitesses de 5 m/s, tout en garantissant une mesure de force précise grâce à des capteurs piézoélectriques. Ce système est particulièrement adapté aux applications dynamiques nécessitant des forces faibles (jusqu’à 500 N), comme la production d’auto-injecteurs ou de stylos à insuline.
Avantages clés du système NCFQ 2166A
Dynamique élevée : le moteur linéaire permet des mouvements rapides et une réactivité optimale, idéale pour les lignes de production à haut débit.
Mesure de force précise : les capteurs piézoélectriques garantissent une mesure en temps réel des forces appliquées, assurant un contrôle qualité rigoureux.
Compensation automatique des accélérations : grâce à un capteur d’accélération piézoélectrique 8203A, le système filtre les forces parasites liées à l’accélération, ne conservant que les forces de jonction pertinentes pour une évaluation précise du processus.
Polyvalence : le système peut être intégré dans des lignes de production automatisées ou utilisé comme poste de travail autonome pour des tests manuels.
Applications industrielles ciblées
Le NCFQ 2166A est déjà utilisé dans des environnements exigeants, comme l’industrie pharmaceutique : assemblage précis d’auto-injecteurs et de stylos à insuline, où la force appliquée doit être parfaitement maîtrisée pour éviter les défauts (fuites, mauvais assemblage).; l’électronique : tests de relais et de composants haptiques, où la précision de la force et la rapidité sont critiques; l’automobile : assemblage de composants sensibles nécessitant une mesure de force fiable à haute cadence.
Un système clé en main pour une intégration facile

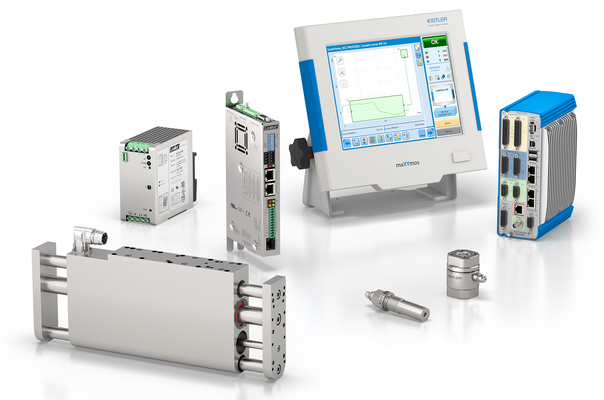

Le NCFQ 2166A est livré avec : un moteur linéaire LinMot pour une dynamique optimale, des capteurs piézoélectriques pour une mesure de force ultra-précise, un amplificateur de charge industriel ICAM-B pour un traitement optimal des signaux et un système de surveillance de processus maXYmos NC pour une transparence des données et un contrôle qualité en temps réel.
Un accompagnement expert avec l’Assembly Competence Center (ACC )
Pour garantir une intégration optimale et une validation des processus, Kistler propose le soutien de son Assembly Competence Center (ACC). Ce centre d’expertise aide les clients à déterminer les paramètres de mesure et les valeurs de processus adaptés à leur application, optimiser les outils et les configurations pour une compatibilité maximale, et valider les processus d’assemblage pour une production fiable et répétable.
