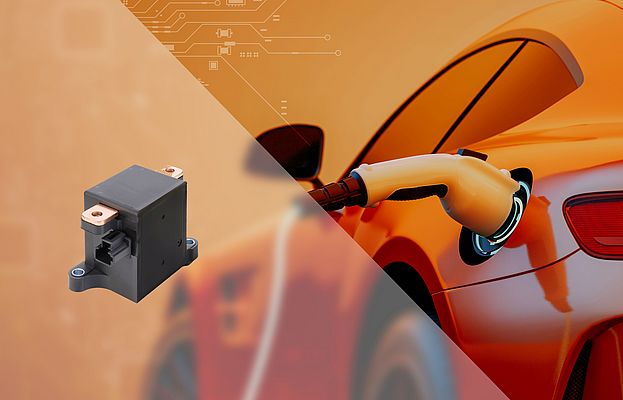

Le relais de puissance G9EK-1-EX étend la série G9EK d'Omron Electronic Components pour les applications DC nécessitant des niveaux élevés de courant et de tension, notamment dans les infrastructures de recharge de véhicules électriques, les systèmes d’énergie renouvelable et les équipements de mobilité électrique. Ce relais normalement ouvert est conçu pour assurer l’isolement sécurisé de circuits jusqu’à 250 A sous 500 V DC, tout en conservant un encombrement réduit.
Structure optimisée pour fortes intensités continues
Le G9EK-1-EX repose sur une architecture interne optimisée visant à limiter les pertes et les contraintes thermiques. La résistance de contact est limitée à 15 mΩ en fermeture, tandis que la consommation de la bobine est contenue à 4 W. Ces caractéristiques permettent d’associer faible dissipation et capacité de commutation élevée, positionnant ce relais comme une alternative compacte aux contacteurs DC de forte puissance.
Le composant conserve le format mécanique de la série G9EK, avec des dimensions de 47,7 × 86 × 64,2 mm, facilitant son intégration dans des systèmes existants. Par rapport à la version G9EK-1-E (200 A), cette déclinaison élargit la plage d’utilisation et la marge de sécurité électrique.
Robustesse mécanique et tenue aux contraintes sévères
Conçu pour les environnements industriels exigeants, le mécanisme de contact du G9EK-1-EX présente une résistance élevée aux chocs et vibrations, avec une tenue jusqu’à 100 g. La conception des bornes à vis contribue à réduire les forces répulsives magnétiques générées lors de forts appels de courant, par exemple en cas de court-circuit, ce qui améliore la stabilité mécanique et la durée de vie du relais.
Coupure élevée et fonctionnement sans gaz
Le relais est capable d’interrompre des courants allant jusqu’à 1 000 A sous 400 V et de supporter des impulsions de tension atteignant 4 000 V. Sa conception sans gaz simplifie la structure interne, élimine les contraintes liées au confinement et s’inscrit dans une approche visant à réduire l’empreinte environnementale du composant.
Les temps de réponse sont adaptés aux applications de puissance DC, avec une activation typique de 50 ms et une désactivation de 30 ms. La durée de vie mécanique annoncée atteint 200 000 cycles, répondant aux exigences des systèmes de mobilité électrique et d’automatisation industrielle
