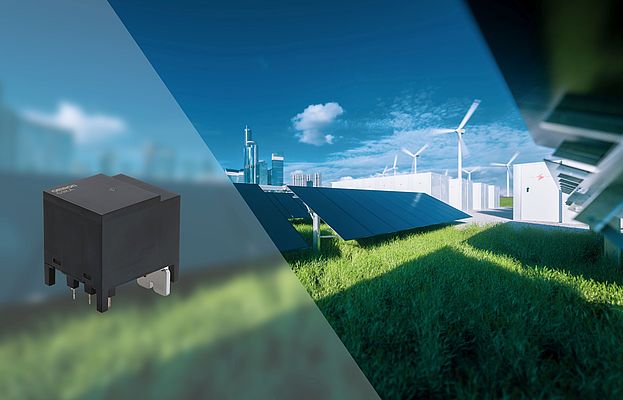

Fabriqué pour remplacer les contacteurs électromagnétiques classiques, le relais de puissance G9KA-1A1B-E d'OMRON est une solution compacte et fiable pour les applications industrielles exigeantes. Avec une capacité de 300 A/1 000 V, ce relais est spécialement développé pour la conversion et le contrôle de puissance, offrant une alternative économique et facile à intégrer sur les cartes à circuits imprimés.
Un design compact et innovant
Le G9KA-1A1B-E se distingue par ses dimensions réduites (56,7 mm x 61,0 mm x 58,4 mm), ce qui en fait un composant idéal pour les systèmes où l’espace est limité. Contrairement aux contacteurs traditionnels, ce relais peut être soudé directement sur la carte, simplifiant ainsi les processus d’assemblage et réduisant les coûts de production.
Un contact auxiliaire pour des fonctionnalités avancées
Ce relais est l’un des premiers sur le marché à intégrer un contact auxiliaire, une caractéristique généralement réservée aux contacteurs. Ce contact reflète l’état du contact principal, permettant des fonctions telles que : indicateur de sécurité pour surveiller l’état du relais, commande d’interverrouillage pour sécuriser les systèmes, déclencheur de séquencement pour automatiser les processus, et signal logique pour l’interfaçage avec des systèmes externes.
Le contact principal (SPST, normalement ouvert) et le contact auxiliaire (1 A/30 V, normalement fermé) assurent une fiabilité optimale et une durée de vie prolongée (100 000 opérations minimum).
Performance et efficacité énergétique
Le G9KA-1A1B-E est doté d’une résistance initiale inférieure à 0,2 mΩ, ce qui minimise la génération de chaleur et améliore l’efficacité énergétique du système. Sa structure interne à forte dissipation thermique garantit une fiabilité exceptionnelle, même lors d’opérations soutenues à haute intensité.
Conformité aux normes industrielles
Ce relais est conforme à la norme allemande VDE 0126, qui régit les appareils de déconnexion automatique du réseau dans les installations photovoltaïques. Le contact auxiliaire respecte également la norme de sécurité IEC/EN 60947-4-1, assurant une excellente fiabilité et une sécurité renforcée.
Applications variées
Le G9KA-1A1B-E est adapté à une large gamme d’applications, notamment oOnduleurs industriels pour les systèmes de production, onduleurs pour générateurs solaires et systèmes de stockage d’énergie (ESS), chargeurs rapides pour véhicules électriques, blocs d’alimentation (PSU) et alimentations sans interruption (UPS).
Une gamme complète de relais haute puissance
OMRON propose une gamme complète de relais haute puissance, incluant huit variantes allant de 40 A à 300 A et de 250 V à 1 000 V. Le G9KA-1A1B-E est le premier relais de plus de 50 A à intégrer un contact auxiliaire, offrant ainsi une solution polyvalente pour les besoins les plus exigeants.
