En électronique de précision, les progrès se mesurent souvent en fractions de millimètre. À mesure que les composants se miniaturisent, la maîtrise des tolérances devient un facteur déterminant de fiabilité industrielle. Pour répondre à ces exigences, certains fabricants s’appuient sur des procédés de fabrication capables de garantir une précision dimensionnelle constante, depuis les premières phases de développement jusqu’à la production en série.
C’est notamment le cas de Precision Micro, spécialiste de l’usinage chimique de composants métalliques de haute précision, qui accompagne depuis plus de trois décennies Pickering Electronics dans la conception et la fabrication de relais Reed miniaturisés destinés à des applications critiques. Ce partenariat industriel met en évidence le rôle central des procédés de fabrication dans la fiabilité des systèmes électroniques à forte densité.
Quand la miniaturisation réduit la marge d’erreur
s lignes de production électroniques modernes reposent sur des processus d’assemblage fortement automatisés, caractérisés par une densité croissante et des cadences élevées. Dans ce contexte, la moindre variation dimensionnelle peut perturber l’ensemble de la chaîne de fabrication. Un écart de quelques microns sur un composant métallique suffit parfois à provoquer des défauts d’assemblage, à réduire le rendement ou à générer des non-conformités difficiles à détecter en amont.
Cette sensibilité accrue impose une répétabilité dimensionnelle irréprochable. Les composants ne doivent pas seulement répondre aux spécifications nominales : ils doivent également supporter les contraintes mécaniques, thermiques et de manipulation inhérentes aux environnements de production automatisés.
Des exigences élevées pour les composants haute fiabilité
Dans les environnements industriels à grand volume, la conformité « sur le papier » ne suffit plus. Les composants doivent garantir un comportement constant sur la durée, d’un lot à l’autre, et sur des cycles de production pouvant s’étendre sur plusieurs décennies. Cette exigence est particulièrement critique dans les applications de test et mesure, où les défaillances peuvent entraîner des conséquences importantes en aval.
Parallèlement, les équipes de R&D sont soumises à une pression croissante pour réduire l’encombrement des composants tout en accélérant les cycles de développement. Cette double contrainte conduit de nombreux fabricants à réévaluer leurs chaînes d’approvisionnement et leurs procédés de fabrication afin de concilier miniaturisation, fiabilité et industrialisation à long terme.
Le défi de la miniaturisation chez Pickering Electronics
Fort de plus de 50 ans d’expertise dans les relais Reed, Pickering Electronics conçoit des composants destinés à des applications où la fiabilité est critique, notamment dans les systèmes de test automatisés des semi-conducteurs. L’entreprise s’est forgé une réputation dans la miniaturisation de relais à haute performance, capables de fonctionner de manière stable dans des environnements exigeants.
Les relais Reed intègrent des sous-ensembles métalliques formés avec une extrême précision. Toute variation dimensionnelle en amont du processus d’assemblage peut compromettre les performances finales ou perturber les opérations automatisées. À ce stade avancé de la fabrication, les possibilités de reprise sont limitées, voire inexistantes, ce qui renforce l’importance du contrôle dimensionnel dès les premières étapes.
Structurer un circuit de fabrication robuste

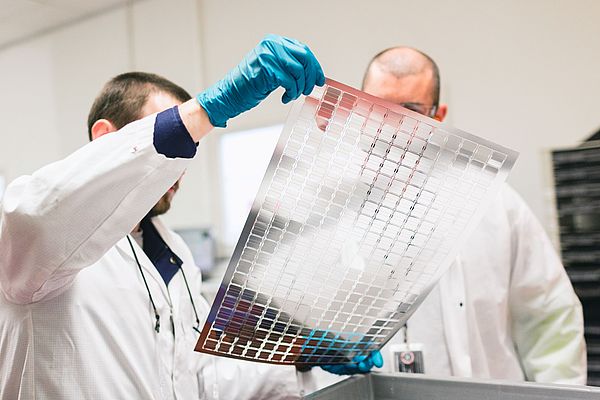

C’est dans ce cadre que s’est construite la collaboration de long terme entre Pickering Electronics et Precision Micro. L’usinage chimique permet de produire des grilles de connexion et des composants métalliques complexes sans recourir à des procédés mécaniques susceptibles d’introduire des contraintes ou des déformations.
Cette technologie offre une combinaison recherchée de précision géométrique, de constance dimensionnelle et de flexibilité. Elle s’est progressivement imposée comme un élément structurant des workflows de développement et de production, permettant de passer efficacement du prototypage à la fabrication en série.
Si d’autres procédés, tels que l’estampillage, sont régulièrement évalués dans une logique de diversification de la chaîne d’approvisionnement, ils peinent souvent à répondre aux exigences de précision et de répétabilité lorsqu’il s’agit de géométries miniaturisées complexes.
Pourquoi l’usinage chimique est particulièrement adapté

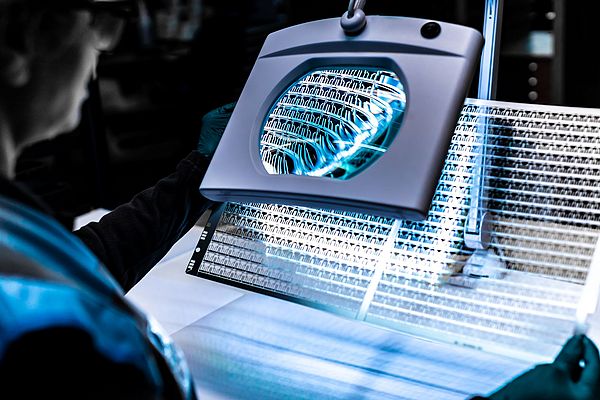

L’usinage chimique repose sur une attaque contrôlée du métal, évitant toute sollicitation mécanique. Cette approche permet d’obtenir des détails très fins, des arêtes nettes et une homogénéité dimensionnelle essentielle aux assemblages électroniques compacts.
En phase de développement, cette flexibilité est déterminante. Les nouvelles conceptions de relais nécessitent fréquemment plusieurs itérations afin d’optimiser la géométrie, de répondre aux contraintes d’intégration sur les cartes électroniques ou de s’adapter aux spécifications clients. L’usinage chimique permet ces ajustements rapides sans recourir prématurément à des outillages lourds et coûteux.
Lorsque les produits entrent en production, l’enjeu se déplace vers la stabilité des procédés. Les contrôles dimensionnels automatisés reposent alors sur une constance visuelle et géométrique stricte, condition indispensable pour garantir la continuité des lignes de fabrication.
Un cas concret de miniaturisation extrême
Cette approche a notamment permis le développement d’un relais Reed bipolaire ultra-compact occupant seulement 5 × 5 mm sur la carte, pour une hauteur de 15,5 mm. L’intégration de plusieurs grilles de connexion gravées dans un volume aussi restreint a nécessité près de deux ans de développement.
Ce résultat n’est pas le fruit d’une rupture technologique isolée, mais d’une évolution progressive des procédés et des méthodes de fabrication. À mesure que les exigences de miniaturisation augmentaient, les processus ont été adaptés pour maintenir la précision et la répétabilité nécessaires.
L’extension des capacités industrielles de Pickering en Europe continentale, notamment avec l’augmentation des volumes de production, a introduit de nouvelles contraintes en matière de planification et de gestion de capacité. Precision Micro a accompagné cette transition en ajustant ses procédés aux fluctuations de la demande, y compris pour des opérations spécialisées comme le traitement de surface.
Une fiabilité construite dans la durée
Au-delà des performances techniques, cette collaboration illustre l’importance de la continuité et de la confiance dans les partenariats industriels. Dans un domaine où les tolérances se mesurent en microns, la capacité à évoluer conjointement face aux contraintes industrielles devient un facteur clé de compétitivité.
Les développements récents de Pickering, qu’il s’agisse de séries visant à réduire l’encombrement des cartes ou de solutions haute tension, s’appuient sur ces fondations industrielles éprouvées. Ils démontrent comment une maîtrise rigoureuse des tolérances et des procédés de fabrication adaptés permettent de concilier miniaturisation, fiabilité et production à long terme.
Pour approfondir le rôle de l’usinage chimique dans la fabrication de composants électroniques de précision, le livre blanc complet est disponible en téléchargement
