Transformateurs double pont actif haute densité

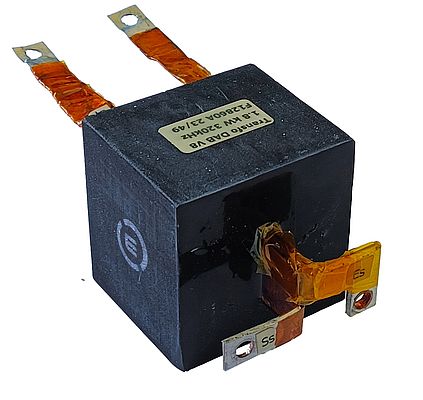

Les transformateurs double pont actif (Dual Active Bridge – DAB) d’Exxelia s’inscrivent dans la logique de sa nouvelle approche Smart Integrated Magnetics, une architecture visant à optimiser les performances des systèmes d’alimentation en regroupant transformateur et inductance dans une conception magnétique cohérente. Cette intégration permet de réduire le volume global, d’augmenter la densité de puissance et d’améliorer la maîtrise des paramètres critiques dans les topologies DAB modernes.Basés sur des géométries d’enroulement optimisées et des matériaux magnétiques adaptés à la haute fréquence, ces transformateurs offrent une inductance strictement contrôlée, une dispersion réduite et un comportement thermique stabilisé. Ces caractéristiques sont essentielles pour les convertisseurs bidirectionnels opérant sur de larges plages de tension, notamment dans les architectures isolées haute densité. L’approche Smart Integrated Magnetics permet également d’affiner la réponse dynamique des étages de conversion, un bénéfice direct pour les systèmes nécessitant une régulation rapide et un rendement élevé. Les transformateurs DAB peuvent ainsi être intégrés dans des modules DC/DC compacts, des alimentations à découpage embarquées ou des convertisseurs fonctionnant en mode résonant ou à déphasage contrôlé. Exxelia propose en outre des configurations personnalisées permettant d’ajuster rapport de transformation, géométrie du noyau ou inductance de fuite, afin d’adapter précisément le comportement magnétique au cahier des charges thermique et électrique des applications avancées. Cette flexibilité complète les efforts de standardisation et de qualification engagés autour de la nouvelle génération de composants magnétiques.
