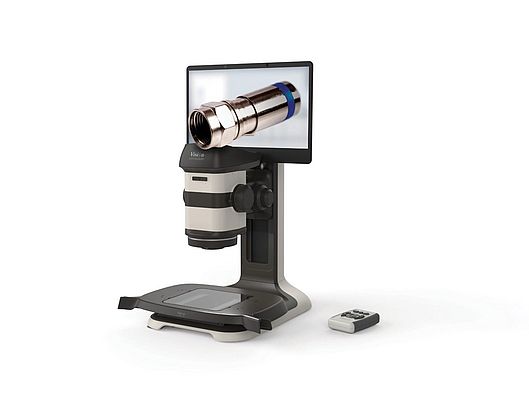

Le ProteQ VISO de Vision Engineering est un microscope stéréo numérique 3D conçu pour les applications industrielles et réglementées nécessitant une perception précise du relief, une documentation fiable et une collaboration efficace entre équipes. Il combine la vision stéréoscopique naturelle et l’imagerie numérique haute résolution au sein d’une plateforme unique, permettant d’observer, analyser, capturer et partager des inspections tridimensionnelles en temps réel, sans recourir à des lunettes ou casques 3D.
Grâce à un affichage auto‑stéréoscopique, le système restitue la profondeur et la forme des objets de manière naturelle, facilitant l’identification de défauts de surface tels que bavures, piqûres, manques de matière ou arêtes, souvent difficiles à interpréter sur des images 2D classiques. Cette approche réduit les ambiguïtés liées aux ombres et aux reflets et améliore la fiabilité des décisions lors des contrôles qualité.
Imagerie stéréo haute résolution et large plage de grossissement
Le ProteQ VISO s’appuie sur deux caméras stéréo Full HD capturant chacune des images en 1920 × 1080 pixels à 60 images par seconde. Ces flux sont combinés pour produire une image 3D en résolution 4K (3840 × 2160 pixels), offrant un niveau de détail élevé sans flou de mouvement, y compris lors de la manipulation d’outils ou de l’observation de pièces en cours d’assemblage.
Le système propose un rapport de zoom continu de 10:1, permettant de passer d’une vue d’ensemble à une inspection détaillée sans modifier la configuration. En fonction des objectifs sélectionnés, la plage de grossissement s’étend de 7,1x à 314x, couvrant un large éventail d’applications, depuis l’examen global de composants jusqu’à l’analyse fine de micro-détails. Le contrôle de l’iris permet d’ajuster la profondeur de champ afin d’optimiser la netteté ou d’isoler visuellement certaines zones d’intérêt.
Inspection tridimensionnelle et détection précoce des défauts
La vision stéréoscopique 3D améliore la perception des volumes et facilite la détection d’imperfections qui peuvent passer inaperçues en imagerie plane. L’observation simultanée sous plusieurs perspectives réduit le risque d’erreur d’interprétation et permet d’identifier plus tôt les défauts critiques.
En option, un miroir tournant autorise une observation oblique jusqu’à 34°, avec une rotation libre autour du point d’intérêt. Cette fonctionnalité permet de révéler des défauts masqués sans avoir à repositionner l’échantillon, ce qui contribue à la répétabilité des inspections et à la réduction des manipulations.
Traçabilité et conformité pour les environnements réglementés
Le ProteQ VISO est conçu pour répondre aux exigences de conformité des secteurs soumis à des normes strictes, tels que le médical, le biomédical, l’aéronautique, la défense ou l’électronique de précision. Le système capture et enregistre les sessions d’inspection en 3D, avec possibilité de génération de rapports exploitables en 3D ou en 2D selon les besoins.
Les fonctions de comparaison côte à côte avec des échantillons ou images de référence contribuent à limiter la subjectivité des contrôles. La lecture 3D permet d’examiner précisément la forme et les détails de surface, tandis que l’export d’images, de vidéos et de données facilite les audits, la traçabilité et la documentation qualité. L’horodatage automatique renforce la fiabilité des enregistrements dans les processus de validation.
Outils logiciels intégrés pour l’analyse et le reporting
Le système intègre des outils de mesure et d’annotation directement dans l’environnement d’inspection. Les superpositions à l’écran, telles que réticules, repères ou échantillons de référence, simplifient les contrôles comparatifs et améliorent la lisibilité des rapports destinés aux fournisseurs ou aux clients.
Le ProteQ VISO peut être utilisé en mode console, avec une interface verrouillée garantissant une utilisation simple et répétable, ou en mode PC pour des opérations plus avancées. Des modules logiciels complémentaires permettent d’étendre les capacités d’analyse, de mesure et de génération de rapports, en intégrant les données d’inspection dans des flux de travail qualité plus larges.
Collaboration et partage des inspections en temps réel
Lorsque les résultats doivent être partagés entre plusieurs services ou sites, le ProteQ VISO facilite la collaboration grâce à la diffusion en direct d’images 3D. Les équipes peuvent visualiser simultanément les mêmes détails sans équipement spécialisé, favorisant des prises de décision rapides et cohérentes.
La fonction image dans l’image autorise une interaction visuelle bidirectionnelle, utile lors des validations à distance ou des échanges avec des partenaires externes. L’interface multilingue permet une utilisation homogène par des équipes internationales, notamment dans les chaînes d’approvisionnement ou les environnements de sous-traitance.
Ergonomie et confort pour les inspections prolongées
Contrairement aux microscopes optiques traditionnels, le ProteQ VISO affiche l’image stéréo 3D sur un écran, ce qui favorise une posture naturelle du cou et réduit la fatigue oculaire et musculaire lors des sessions prolongées. L’écran inclinable jusqu’à 18° s’adapte aux opérateurs de différentes tailles, tandis que la distance de visualisation comprise entre 380 et 800 mm permet de travailler confortablement en position assise.
L’affichage sans lunettes est compatible avec le port d’équipements de protection individuelle, tels que lunettes de sécurité ou masques, sans perte de clarté. Cette ergonomie contribue à une meilleure répétabilité des inspections et à une productivité accrue sur la durée.
Configuration matérielle adaptable aux besoins industriels
Le ProteQ VISO peut être équipé de différentes options matérielles afin de s’adapter aux contraintes des postes de travail. La platine flottante assure un mouvement XY fluide et précis des échantillons, avec blocage automatique pour sécuriser la position. Les bases fond clair ou fond noir améliorent le contraste lors de l’observation de pièces translucides ou réfléchissantes.
Plusieurs statifs sont disponibles, dont un statif ergonomique compact pour l’inspection sur établi et un support multi-axes destiné aux pièces de grande taille ou aux espaces de travail étendus. L’éclairage annulaire intelligent à clip rapide, associé à des filtres optionnels, permet d’optimiser l’éclairage en fonction des matériaux observés.
Un outil d’inspection 3D pour des décisions techniques maîtrisées
En combinant vision stéréo 3D sans lunettes, imagerie numérique haute résolution, outils de mesure intégrés et capacités avancées de documentation et de collaboration, le ProteQ VISO constitue une plateforme complète pour l’inspection industrielle de précision. Il s’adresse aux environnements où la fiabilité des observations, la traçabilité des contrôles et le confort des opérateurs sont des critères déterminants.
Rendez-vous au stand 5T107 de Vision Engineering, au salon Global Industrie 2026
