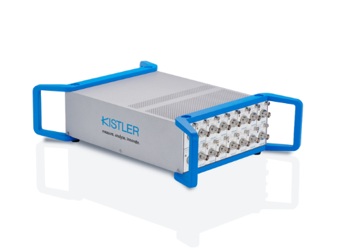

Les mesures dynamiques et quasi-statiques réalisées avec des capteurs piézoélectriques nécessitent une chaîne capable de conditionner des signaux de faible niveau tout en assurant leur acquisition à haute résolution. Avec le KiBox Lab 5280A, Kistler regroupe ces fonctions dans un même système multivoie.
La plateforme vise notamment les essais de microvibrations, les mesures de forces de coupe, les essais en soufflerie et la caractérisation des matériaux. Elle s’adresse ainsi aux laboratoires de R&D, mais également aux applications d’essais dans l’aéronautique et l’usinage.
16 voies librement configurables
KiBox Lab dispose de 16 voies d’entrée configurables, contre huit sur la génération précédente 5080A. Destinée en premier lieu aux capteurs piézoélectriques, la plateforme peut également recevoir des modules d’entrée tension à usage général.
Les modules d’amplification de charge HPEAQ 5077A et les modules VAQ acceptent des entrées tension jusqu’à ±60 V. Des modules destinés aux capteurs piézorésistifs sont également prévus ultérieurement.
Le conditionnement intègre des filtres passe-bas, passe-haut et coupe-bande, des fonctions de déclenchement et des voies virtuelles. Pour les applications ne nécessitant que le conditionnement du signal, des sorties analogiques ±10 V restent disponibles.
Jusqu’à 2,5 Méch./s par voie
La plage d’entrée en charge s’étend de ±1 à 3 000 000 pC et la bande passante atteint 300 kHz à −3 dB. Avec une fréquence d’échantillonnage pouvant atteindre 2,5 Méch./s par voie, le système peut enregistrer des phénomènes dynamiques rapides.
Kistler annonce par ailleurs une dérive réduite d’environ un facteur trois par rapport au 5080A. Le refroidissement passif élimine le ventilateur et permet de positionner l’appareil à proximité de l’objet testé.
Synchroniser plusieurs systèmes
La prise en charge du Precision Time Protocol IEEE 1588 permet de synchroniser plusieurs appareils dans les bancs d’essais complexes.
Une interface accessible par navigateur assure la configuration indépendamment du système d’exploitation et sans connexion Internet. Une API REST permet l’intégration dans d’autres environnements logiciels. Les mesures sont enregistrées sur un SSD interne de 240 Go au format MDF4, compatible notamment avec jBEAM et des logiciels d’analyse tiers.
