QM-Fit, la vision plein champ pour l’inspection rapide des petits composants

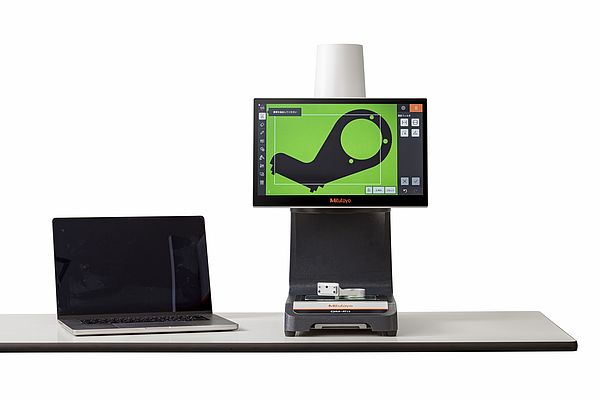

Présentée comme une alternative aux projecteurs de profil traditionnels, la machine QM-Fit de Mitutoyo s’appuie sur une imagerie haute résolution, une reconnaissance automatique des caractéristiques et une interface tactile intégrée pour simplifier les opérations de contrôle dimensionnel en environnement industriel.

Une approche automatisée de la mesure optique

Le contrôle qualité de petites pièces mécaniques, électroniques ou plastiques impose souvent des opérations répétitives de positionnement, d’alignement et d’interprétation des résultats. Dans ce contexte, les systèmes optiques classiques nécessitent une intervention manuelle importante et une formation spécifique des opérateurs.

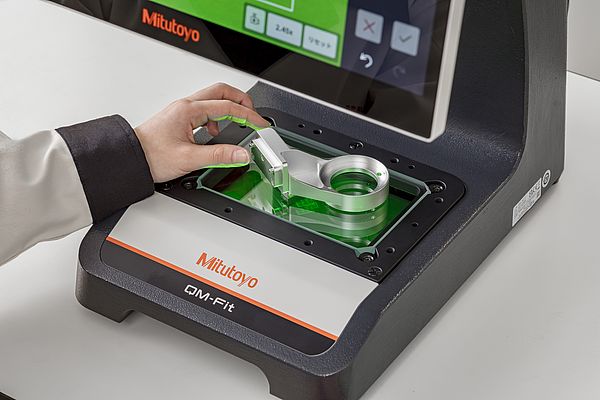

La QM-Fit adopte une approche différente en intégrant une détection automatique des caractéristiques géométriques. Une fois la pièce déposée sur la platine, le système identifie les éléments tels que cercles, lignes et arêtes sans nécessiter d’alignement préalable ni de mise au point manuelle. Les résultats sont affichés en temps réel sous forme graphique, avec des indicateurs de conformité OK/NOK.

Interface tactile et reconnaissance des pièces

L’un des axes techniques du système repose sur son interface utilisateur tactile de 15,6 pouces associée à un PC intégré. L’ensemble vise à réduire la dépendance à l’expertise de l’opérateur en proposant des guides visuels et des suggestions automatiques lors des opérations de mesure.
La reconnaissance des pièces s’effectue à partir de l’analyse de la géométrie captée par la caméra couleur CMOS de 20 mégapixels. Le logiciel détecte automatiquement les contours et les formes principales afin de générer des mesures dimensionnelles sans création préalable de programme de contrôle.

Fonction Caliper Snap et mesure graphique

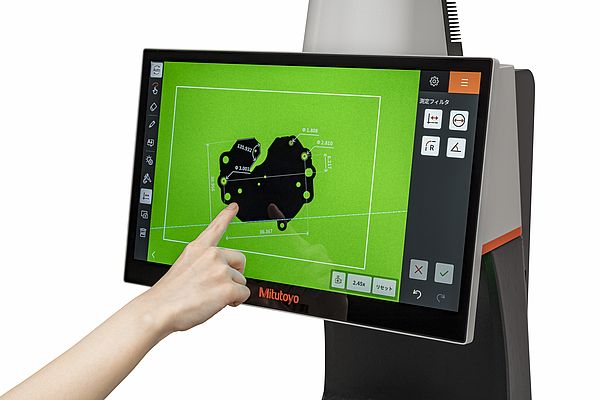

Parmi les fonctions spécifiques, la QM-Fit intègre un mode de mesure graphique appelé Caliper Snap. Cette fonction remplace l’alignement manuel de réticules par des règles numériques positionnées directement sur les bords ou les géométries de la pièce à l’écran.

Imagerie haute résolution et optique télécentrique

Le système repose sur une caméra CMOS couleur de 20 Mpx associée à un objectif télécentrique et à un zoom numérique pouvant atteindre 100×. Cette configuration permet de conserver une échelle constante sur l’ensemble du champ de vision, indépendamment de la position ou de la hauteur de la pièce mesurée.

Fiabilité métrologique et traçabilité

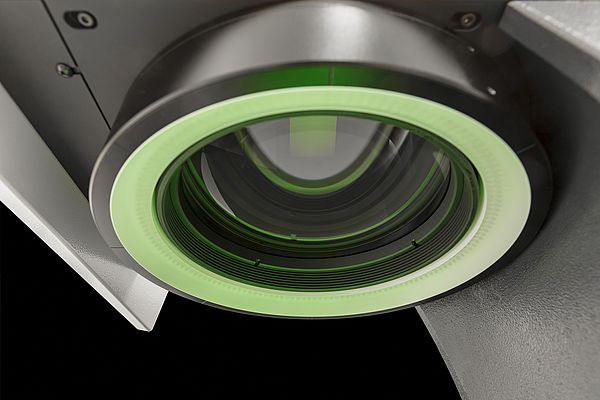

Sur le plan métrologique, la QM-Fit affiche une précision d’étalonnage de ±10 µm et une répétabilité inférieure ou égale à 4 µm à ±2σ. Le système intègre également des fonctions de traçabilité et de correction environnementale.

Intégration en atelier et encombrement réduit

Avec des dimensions de 366 × 407 × 621 mm pour un poids d’environ 25 kg, la QM-Fit se positionne comme une unité compacte pouvant être installée directement sur un établi de production ou dans une zone de contrôle qualité.

Positionnement face aux projecteurs de profil

La QM-Fit est présentée comme une alternative aux projecteurs de profil optiques utilisés traditionnellement pour le contrôle dimensionnel grâce à l’automatisation de la détection et l’affichage numérique des mesures.

Applications industrielles ciblées

Le système est destiné aux opérations de mesure et d’inspection de petits composants dans les secteurs de la mécanique, de l’électronique et du médical.
