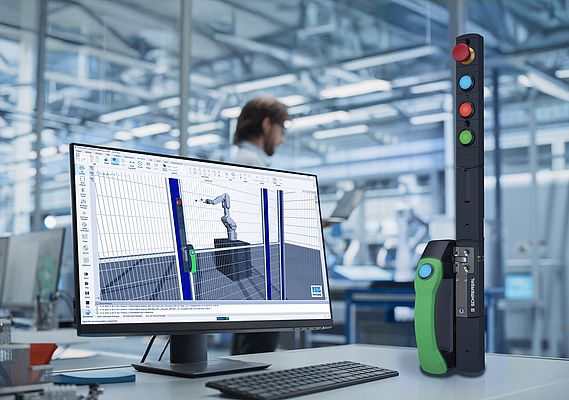

Développés par Schmersal, les modèles 4D de composants de sécurité introduisent une approche avancée de la conception et de la validation des machines industrielles. Contrairement aux modèles 3D classiques, ces représentations numériques intègrent non seulement la géométrie mais également le comportement réel des dispositifs, permettant une simulation fidèle des conditions d’exploitation.
Simulation comportementale fidèle
Les composants tels que l’interverrouillage de sécurité AZM40, le système de poignée DHS ou le boîtier de commande BDF40 sont reproduits dans un environnement virtuel avec leurs flux de signaux et leurs séquences de commande. Cette modélisation permet de simuler des scénarios complets de fonctionnement machine, avec un niveau de réalisme proche de l’installation physique.
Mise en service virtuelle et optimisation
L’un des apports majeurs de ces modèles réside dans la mise en service virtuelle. Les machines peuvent être testées et validées avant leur construction, facilitant la détection précoce d’erreurs et l’optimisation des paramètres de commande. Les modèles peuvent être connectés à des systèmes de contrôle industriels, notamment ceux de Beckhoff ou Siemens, afin de tester les programmes d’automatisation en conditions simulées.
Standardisation via FMU
Les modèles comportementaux sont proposés sous forme de FMU (Functional Mock-up Unit), garantissant une intégration standardisée dans différents environnements de simulation tels que Siemens Simit, 3DEXPERIENCE ou ISG-virtuos. Cette approche favorise l’interopérabilité, la réutilisation des modèles et leur déploiement à grande échelle dans les projets industriels.
Vers un catalogue numérique de composants

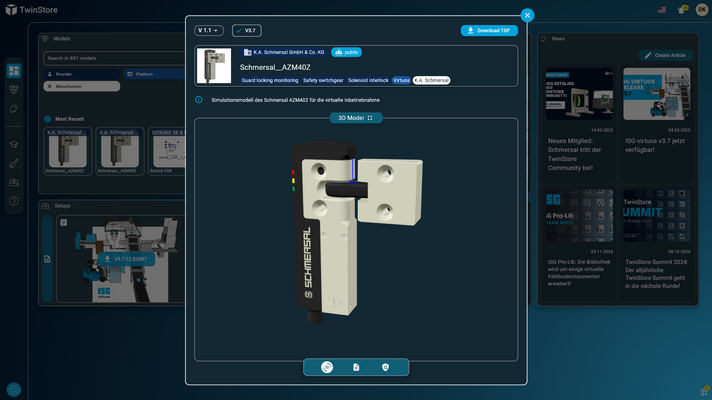

Le modèle 4D de l’AZM40 est le premier composant publié dans le TwinStore, une plateforme dédiée aux modèles de simulation prêts à l’emploi. Cette initiative marque le début de la constitution d’un catalogue numérique évolutif, destiné à accompagner la généralisation des jumeaux numériques dans l’industrie.
