L’exploitation pétrolière et gazière en eaux profondes impose des contraintes particulières aux équipements de contrôle des fluides. Pressions élevées, environnement corrosif et possibilités limitées de maintenance nécessitent notamment de préserver l’intégrité des circuits sur de longues périodes. BuTech propose dans ce domaine une gamme de vannes à boisseau sphérique, à pointeau et anti-retour conçues pour les applications sous-marines haute pression.
Des fonctions différentes selon les circuits
Dans les installations sous-marines, ces composants interviennent dans les systèmes de commande hydraulique, l’injection de produits chimiques, les têtes de puits, l’instrumentation ou encore les fonctions d'isolement d'urgence.

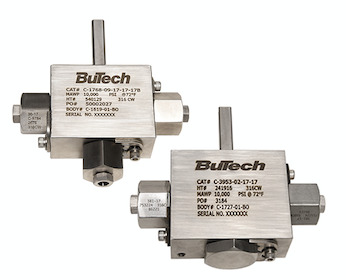

Les vannes à boisseau sphérique assurent une fonction d'ouverture et de fermeture rapide. Leur conception permet notamment leur manœuvre par robot sous-marin ROV, par plongeur ou par actionnement à distance. Les modèles sous-marins disposent d'une conception étanche extérieurement prévue pour des profondeurs atteignant 14 000 pieds, soit environ 4 200 m.
Les versions proposées utilisent notamment une bille montée sur tourillons et des joints indépendants chargés par ressort. Le passage intégral vise à limiter les pertes de charge et autorise un écoulement bidirectionnel. Différents matériaux d'étanchéité et alliages résistants à la corrosion sont disponibles en fonction du fluide et des conditions d'utilisation.
Contrôle précis et prévention du reflux
Les vannes à pointeau sont destinées aux applications nécessitant un réglage précis du débit, notamment pour l'instrumentation et les systèmes d'injection chimique. Elles utilisent un siège métal-métal ainsi qu'une tige non tournante et non montante afin de limiter les phénomènes de grippage et de rayure. Elles peuvent également être montées sur panneau ou intégrées à un dispositif de manœuvre par ROV.
Les clapets anti-retour complètent ces équipements en empêchant l'inversion du sens d'écoulement et contribuent ainsi au maintien de l'intégrité du circuit.
Matériaux et qualification pour les environnements offshore
Les vannes sous-marines BuTech de Haskel peuvent notamment être fabriquées en acier inoxydable 316 ou en Super Duplex, ainsi qu'à partir d'autres alliages résistants à la corrosion pour les applications particulièrement sévères.
Selon les versions, les équipements peuvent répondre aux exigences de normes et spécifications telles que NACE MR0175, API 6A et API 17D. Le choix d'une vanne doit également prendre en compte la pression et la température, le fluide utilisé, la profondeur d'eau, les matériaux, les raccordements, le débit requis, le mode d'actionnement et la durée de service attendue.
Dans les installations offshore profondes, où une intervention de maintenance peut s'avérer complexe et coûteuse, ces différents paramètres participent directement à la disponibilité et à la durée de vie des systèmes de contrôle des fluides.
