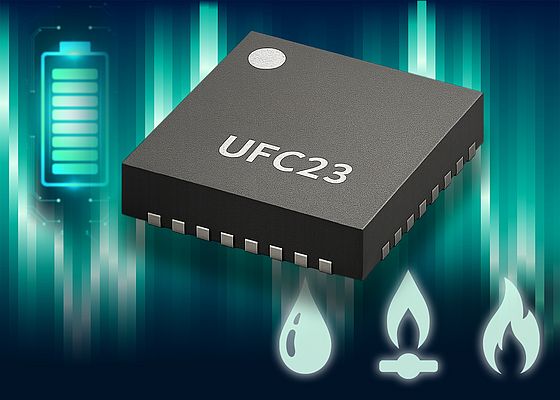

Disponible dès à présent auprès de ScioSense, le convertisseur de débit à ultrasons UFC23 est destiné aux compteurs intelligents d’eau, de chaleur et de gaz nécessitant une haute précision de mesure associée à une très faible consommation énergétique. Conçu pour les architectures modernes de comptage, ce composant permet aux fabricants de conserver le calcul du débit sur leur propre microcontrôleur hôte tout en bénéficiant d’une chaîne analogique optimisée pour les mesures ultrasoniques.
Le marché du comptage intelligent évolue vers des systèmes de plus en plus intégrés, capables de prolonger l’autonomie des équipements alimentés par batterie tout en améliorant la qualité des mesures à très faible débit. Dans ce contexte, l’UFC23 adopte une architecture d’entrée pure sans CPU intégré, afin de laisser davantage de flexibilité aux fabricants de compteurs concernant l’architecture logicielle et matérielle de leurs équipements.
Une architecture pensée pour les compteurs nouvelle génération
Le composant prend en charge le pilotage des transducteurs ultrasoniques, la capture des signaux reçus et l’extraction des données de temps de vol haute précision. Il est compatible avec les applications de comptage d’eau comme de gaz grâce à la prise en charge d’une commande asymétrique à 3,3 V ainsi que d’une commande en pont complet.
L’UFC23 intègre également un amplificateur à gain programmable destiné au traitement des signaux faibles, ainsi qu’un générateur de rafales ultrasoniques configurable jusqu’à 4,4 MHz. Cette approche permet d’adapter le fonctionnement aux différents transducteurs et contraintes applicatives rencontrés dans les systèmes de mesure intelligents.
Dans une configuration de compteur d’eau DN15, le composant affiche un écart-type de 35 ps par mesure ainsi qu’une stabilité de décalage de ±7 ps avec pondération sur 128 échantillons. Selon le fabricant, ces performances permettent de répondre aux exigences des compteurs d’eau haut de gamme, y compris pour les architectures visant la classe R1000.
Optimisation de l’autonomie des systèmes alimentés par batterie
L’autre objectif du composant concerne la réduction de la consommation énergétique des équipements de comptage autonomes. Le courant de veille typique annoncé est de 0,8 µA, tandis que le courant de fonctionnement peut descendre jusqu’à 6,6 µA avec une fréquence d’échantillonnage de 8 Hz.
Plusieurs fonctions contribuent également à optimiser l’efficacité globale du système. Un mode par lots autorise notamment la collecte de plusieurs séries de mesures avant le réveil du contrôleur principal, afin de limiter les cycles d’activation du microcontrôleur hôte. Le composant peut également surveiller plusieurs amplitudes d’ondes reçues afin d’améliorer la détection de la première impulsion et la fiabilité des mesures.
Compatible avec des capteurs de température externes en platine, l’UFC23 peut être utilisé dans les compteurs de chaleur, les systèmes d’eau chaude, les chauffe-eau connectés ou encore certaines applications de commande de pompes et de robinets intelligents.
Téléchargez la fiche technique du convertissuer de débit UFC23 de ScioSense (en Anglais) en haut de l'article.
