SICK, Sécurité industrielle

la fonction inhibition, permet le passage des objets et interdit l'accès des opérateurs.

  • SICK, Sécurité industrielle
    SICK, Sécurité industrielle
  • Le passage de la palette est autorisé
    Le passage de la palette est autorisé

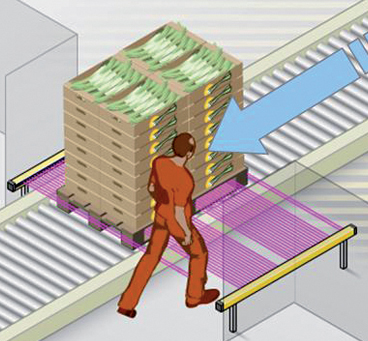

  • Détection de l'opérateur, interdiction
    Détection de l'opérateur, interdiction
  • Système S4000
    Système S4000

Dans les industries telles que l’automobile, l’agroalimentaire, l’emballage ainsi que dans les entrepôts de logistique, les lignes de manutention automatique de plateaux de transport, palettes ou colis sont très fréquents. Les accès depuis les zones de convoyage vers les robots de soudure, les palettiseurs, les filmeuses ou les housseuses présentent un danger pour les opérateurs et doivent donc être sécurisés. Lorsque ces accès sont protégés par des barrières immatérielles de sécurité, il est nécessaire de permettre le passage des objets ou palettes et au contraire d’interdire l’accès des opérateurs. Pour cela le dispositif de protection est momentanément inhibé dans la phase de transfert des objets ou palettes. Cette fonction d’inhibition peut être réalisée de manière différente en fonction des applications ou des objets manutentionnés. C’est pourquoi, SICK propose une gamme de solutions qui garantit la sécurité des opérateurs sans nuire à la productivité des équipements. Fonction d’inhibition de barrière immatérielle par capteurs de détection Pour ces applications, la fonction inhibition est réalisée par des capteurs (optiques, inductifs, mécaniques…) dont la séquence de détection permet de discriminer la charge transportée d’une personne avec les solutions suivantes : Barrière immatérielle de sécurité avec module d’inhibition UE403 La barrière M4000 est disponible en version 2, 3, 4 faisceaux. Le module d’inhibition est directement connecté à la barrière par une connexion sécurisée. Les capteurs (2 ou 4) sont reliés à ce module par des connecteurs M12. Seul le câble de liaison du M4000 est donc à relier à l’armoire de commande. Avec l’UE403 il est également possible de paramétrer la séquence d’inhibition, les tolérances du cycle d’activation des capteurs, les modes de dégagement… Cette solution offre une très grande adaptation aux situations les plus diverses. L’UE403 peut aussi être utilisé avec les barrières type M4000 Curtain en haute résolution (20/30/40mm) pour réduire la distance de sécurité. Barrière immatérielle de sécurité M4000 avec interface de sécurité UE410 Avec cette solution le module d’inhibition UE410 Flexiclassic est intégré à l’armoire de commande. La version UE410-MM3 est dédiée aux applications d’inhibition, quel que soit le type de barrière immatérielle. Pratique et rapide de mise en oeuvre, c’est également une solution très économique. Avec la version paramétrable par software UE410 Flexisoft il est possible de réaliser l’ensemble des fonctions de sécurité de la machine : arrêt d’urgence, contrôle des accès aux portes de maintenance, sélecteurs de modes de marche… La gamme des contrôleurs de sécurité modulaire UE410 Flexisoft offre pour un prix raisonnable la possibilité de gérer jusqu’à 144 E/S par module de 12 E/S. Le logiciel applicatif est convivial et d’utilisation simple. Il existe également une large gamme de supports robustes pour barrières immatérielles et capteurs d’inhibition. Les sous-ensembles sont livrés pré-assemblés et câblés afin d’économiser votre énergie et réduire le temps d’intégration. Protection d’accès sans capteurs de déclenchement du cycle d’inhibition. Barrière immatérielle de sécurité C4000 Palletizer La barrière de sécurité C4000 Palletizer intègre les toutes dernières innovations en matière de solutions d’inhibition. Il n’y a plus de capteur d’inhibition et donc plus de module d’inhibition. Cette solution offre une grande simplicité d’intégration et convient à une très grande variété d’applications. Avec un système plus simple et plus rapide à installer, c’est une garantie de coût maîtrisé. Le système réalise un auto-apprentissage dynamique de la taille ou la forme de la charge manutentionnée ou de la palette, l’intrusion d’une personne est immédiatement détectée. Le système reste toujours actif et la sécurité également pendant le passage des objets autorisés. Un seul et unique système est ainsi capable, par exemple, de contrôler simultanément l’accès de plusieurs convoyeurs au sein d’une même zone de palettisation. Inhibition partielle du champ de sécurité. Scrutateur laser de sécurité S3000 ou S300 Pour certaines applications l’utilisation de scrutateur laser en protection verticale est également une solution adaptée et économique. Les S3000 et S300 permettent de créer des champs de sécurité de taille et de forme variable. Il est ainsi possible de créer un écran virtuel complet pour interdire totalement l’accès à la zone dangereuse et de réduire ce champ afin de laisser passer la charge manutentionnée lorsqu’elle se présente. Les accès latéraux restent toujours protégés car l’inhibition n’est jamais totale mais simplement limitée à la taille de l’objet. Plusieurs scénarios peuvent être créés afin d’ajuster le champ de sécurité à la diversité de taille ou de forme des objets.
