Une commande de mouvement précise

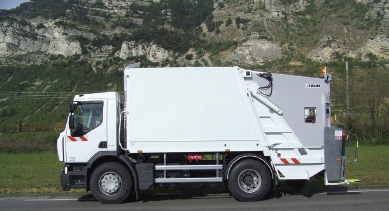

Les machines mobiles tout terrain utilisent de façon croissante des capteurs intelligents pour optimiser la productivité, la sécurité et la qualité du travail. Cependant, dans les champs d‘application de l‘hydraulique mobile, la technologie des capteurs est exposée à des conditions particulièrement difficiles: les capteurs doivent faire face aux chocs et vibrations, projections de pierre, variations brutales de températures ou champs électromagnétiques. FAUN Environnement (Guilherand Granges, France) et MTS prouvent que la commande de mouvement de haute précision est possible malgré toutes ces conditions extrêmes par l’intégration de capteurs de déplacement dans les vérins actionnant les dispositifs de levage et de basculement à bord des véhicules Variopress. Ces engins à chargement arrière que fabrique FAUN collecte de façon fi able les déchets industriels et ménagers, et ce avec une productivité maximale durant de nombreuses années et une cadence de 1000 poubelles par jour. Véhicule de collecte polyvalent
Le véhicule peut être mis en œuvre pour une grande variété de conteneurs, allant de 80 L à 1100 L. Son dispositif hydraulique de levage et de basculement, appelé élévateur automatique TwinLift, assure un remplissage rapide du véhicule à l‘aide d’une bascule entièrement automatique. Il saisit les conteneurs à ordures, les soulève et les bascule. En seulement huit secondes, Le basculeur automatique décharge des conteneurs allant jusqu‘à 360 L. Pour le vidage de conteneurs de 1100 L, le véhicule ne nécessite que onze secondes avec une force de levage de 4500 N. Une caractéristique particulière du basculeur automatique est sa flexibilité lors de la saisie des conteneurs grâce à un dispositif qui se compose de deux basculeurs indépendants. Pour le vidage, les conteneurs sont placés sur ces basculeurs. Une seule unité est suffi sante pour de petits conteneurs à 2 roues; ainsi, soit deux petits, soit un gros conteneur à 4 roues de déchets peuvent être vidés à l‘aide des deux basculeurs. Lors de la manipulation de grands conteneurs, les deux unités doivent fonctionner de façon synchronisée. Rapide, sûr et silencieux
Lors du levage, du vidage et de la repose, le fonctionnement parallèle des deux basculeurs nécessite une synchronisation de leurs vérins hydrauliques. A cette fin, ceux sont des capteurs de position magnétostrictifs de MTS qui sont mis en œuvre pour surveiller le cycle de levage en mode automatique ou manuel, sans usure des capteurs et ce avec une grande précision. Chaque vérin hydraulique du dispositif de levage et de basculement est doté d‘un capteur de position afin de contrôler les vannes hydrauliques. La vitesse du vérin, et, par conséquent, du mouvement de vidage, est contrôlée en fonction de la position des vérins. Les capteurs de positions intégrés dans les vérins empêchent ainsi les chocs violents. Ceci protège les paliers et les vérins, permettant d‘atteindre une durée de vie prolongée par la suppression des pics de pressions. Le niveau sonore diminue considérablement, étant donné que l‘approche du vérin vers la position finale est désormais ralentie pour s’arrêter avant les butées mécaniques. Un capteur robuste pour les applications mobiles
Après de nombreux tests pratiques, FAUN a décidé d‘utiliser les capteurs magnétostrictifs Temposonics MH de MTS : face à toutes les solutions proposées, le choix s’est porté sur ces capteurs pour leur grande fiabilité, leur immunité aux interférences électromagnétiques et leur précision. Grâce à l‘intégration dans les vérins hydrauliques, les capteurs sont protégés des conditions environnementales les plus difficiles. Même si un déchet bloqué ou comprimé, se trouvant dans les conteneurs, nécessite des secousses pour être libéré – les capteurs ne seront pas endommagés, étant donné leur grande résistance aux chocs (supérieure à 100g) et aux vibrations (plus de 30 g av). Ces capteurs sont disponibles en plage de température étendue de -40° à +105°C et donc peuvent être utilisés également dans les véhicules de collecte pour les pays possédant des conditions de température extrêmes. Notons enfin que les véhicules Variopress utilisent des capteurs MH dotés d‘une interface analogique. En option, les capteurs de cette série M communiquent également ses signaux via l‘interface PWM ou CANbus (CANopen, J1939 ou ISOBUS). Outre la position, ces dernières versions mesurent également la vitesse de changement de la position afin de contrôler le comportement cinétique du vérin. Utilisateur satisfait
En tant qu'utilisateur, FAUN Environnement confirme : Les capteurs Temposonics MH satisfont parfaitement aux exigences sévères imposées à nos véhicules de collectes des déchets; ces capteurs sont placés dans la zone de déversement des déchets. Leur niveau CEM, leur grande résistance contre les vibrations et leur robustesse sont sans pareil sur le marché.
