Détection couleur industrielle avec visualisation temps réel

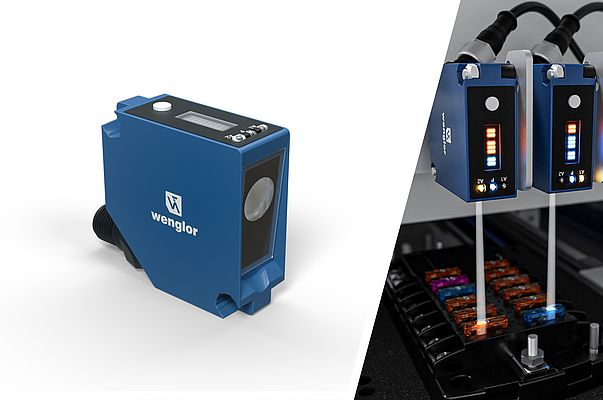

Avec le capteur couleur P1PF, Wenglor propose une solution destinée aux applications industrielles nécessitant une identification couleur stable, rapide et facilement configurable. Le système associe une analyse technique dans l’espace RGB à une approche plus intuitive basée sur le mode HSL, afin de répondre aussi bien aux besoins des intégrateurs qu’aux contraintes des opérateurs sur site.

Détection couleur stable même en environnement variable

Le capteur P1PF utilise un éclairage blanc associé à un récepteur RGB afin de reproduire les couleurs de manière réaliste et répétable. Cette architecture permet d’obtenir des résultats fiables malgré les variations de matériaux, d’état de surface ou de lumière ambiante rencontrées dans les environnements industriels.
Grâce à une fréquence de commutation atteignant 7 kHz, le capteur reste adapté aux applications rapides impliquant des objets en mouvement ou des changements de couleur fréquents. Cette réactivité facilite notamment les opérations de tri, de contrôle qualité ou d’identification produit sur lignes automatisées.

Jusqu’à huit couleurs distinguées avec un seul capteur

Deux références couleur peuvent être apprises directement sur le capteur sans recours à un logiciel externe. Cette fonction simplifie la mise en service ainsi que les interventions de maintenance directement sur machine.L’intégration d’une interface IO-Link 1.1 permet d’exploiter six sorties numériques supplémentaires afin de différencier jusqu’à huit couleurs avec un seul appareil. Cette approche contribue à réduire le nombre de composants installés tout en limitant l’espace occupé dans les équipements.
Les tolérances couleur peuvent également être ajustées via IO-Link afin d’adapter précisément le comportement du capteur aux contraintes du process.

Contrôle visuel en temps réel via une barre LED intégrée

Le P1PF intègre une barre graphique à neuf LED permettant de visualiser en temps réel les couleurs détectées ainsi que les références mémorisées pour chaque sortie. Ce retour visuel facilite les opérations de réglage, d’apprentissage et de diagnostic sans équipement complémentaire.
L’affichage permet également d’optimiser le positionnement du capteur en ajustant précisément la distance ou l’angle d’inclinaison afin d’obtenir des mesures stables et reproductibles. Deux modes d’affichage sont disponibles : visualisation des deux sorties physiques principales ou affichage des huit sorties configurables.
Conçu pour les environnements industriels exigeants, le capteur bénéficie d’un indice de protection IP67.
