Une nouvelle technologie de dissipateurs à ailettes

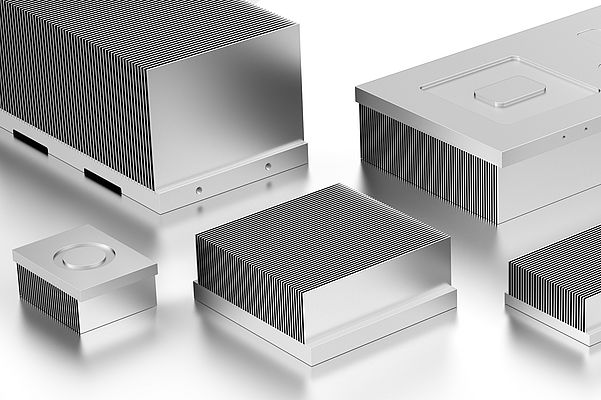

La dissipation thermique constitue un enjeu majeur pour les semi-conducteurs de puissance utilisés dans les applications industrielles, l’électronique de puissance ou les systèmes d’entraînement. Pour répondre à ces exigences, Fischer Elektronik élargit sa gamme de dissipateurs thermiques haute performance avec la nouvelle série KPK, caractérisée par une structure à ailettes particulièrement dense.
Les dissipateurs à haute densité d’ailettes offrent une grande surface d’échange thermique dans un volume réduit. Associés à une ventilation forcée, ils permettent d’optimiser l’évacuation de la chaleur générée par les composants électroniques les plus sollicités.
Assemblage mécanique sans colle thermoconductrice
Contrairement aux dissipateurs à ailettes collées (« bonded-fin »), les modèles de la série KPK reposent sur un procédé d’assemblage entièrement mécanique. Les ailettes individuelles sont insérées automatiquement dans une plaque de base rainurée dont la géométrie a été développée avec des tolérances très précises.
Cette conception permet de fixer les ailettes sans recourir à une colle thermoconductrice supplémentaire. Elle garantit ainsi une excellente stabilité mécanique tout en favorisant un transfert thermique efficace entre la base et les ailettes.
Les dissipateurs KPK disposent par ailleurs d’une surface de montage fraisée offrant une planéité élevée pour l’intégration des semi-conducteurs de puissance.
Huit modèles standard et de nombreuses possibilités de personnalisation
La nouvelle gamme comprend huit modèles standard, du KPK 1 au KPK 8, disponibles chacun en sept longueurs différentes. Les largeurs standard s’étendent de 100 à 500 mm, tandis que la hauteur totale des ailettes peut atteindre 135 mm.
Selon les besoins de l’application, les dissipateurs sont proposés avec des plaques de base de 10, 15 ou 20 mm d’épaisseur. Les ailettes ainsi que la base sont réalisées en aluminium à haute conductivité thermique afin de maximiser les performances de refroidissement.
Au-delà des versions standard, Fischer Elektronik propose également des dissipateurs sur mesure. Les dimensions, le nombre d’ailettes, leur hauteur, leur espacement ou leur épaisseur peuvent être adaptés aux contraintes de chaque projet. Des opérations complémentaires d’usinage CNC sont également disponibles afin de répondre aux exigences spécifiques d’intégration.
