Ilot de distribution pneumatique modulaire, compact et à haut rendement énergétique

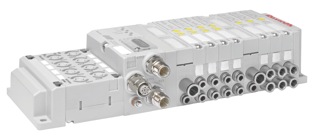

Profitant d'un tiroir en diagonale, l'ilot de distribution pneumatique AV03 de Bosch offre une optimisation maximale de l'espace et du rendement énergétique. Ce design angulaire favorise l'intégration d'un plus grand nombre de fonctions au sein d'un espace réduit de 45% (82 x 52 x 12 mm). Cette compacité facilite le positionnement du système de distribution au plus près des actionneurs ce qui raccourcit le raccordement et génère jusqu'à 20% de gain de consommation d'air. De plus, les utilisateurs bénéficient d'une amélioration du débit de 40% (300 l/min) qui leur permet d'augmenter le rendement énergétique. La conception modulaire autorise la juxtaposition de distributeurs dans la limite de 64. Leur assemblage, ou remplacement, via un système de charnière et une vis unique de fixation, est simple et rapide. Une gamme de raccords spécifiques combinables est proposée pour adapter l'îlot aux configurations et aux besoins les plus variés. L'électronique de commande intégrée offre également une simplicité d'adaptation. Le coupleur de bus de terrain (Profibus DP, CAN, Ethernet) est dimensionné dans un module central de largeur inférieur à 50 mm. Jusqu'à 10 modules d'E/S, très compacts, de largeur 50 mm, constituent une offre variée d'intégration de fonctions d'E/S digitales ou analogiques. La signalétique a été conçue pour faciliter la visualisation des informations transmises par les indicateurs d'état.
