Automatisme portuaire : Pilz équipe Khalifa Port

  Demande d'info / contactez-moi

Le système d'automatismes PSS 4000 de Pilz surveille la manutention des conteneurs dans le port Khalifa Port

Automatisation

Installation de grues Abu Dhabi
Installation de grues Abu Dhabi
Les systèmes de commande PS Suniversal PLC traitent en toute flexibilité des données de sécurité et standard de l'installation de grues portuaires à Abu Dhabi.
Les systèmes de commande PS Suniversal PLC traitent en toute flexibilité des données de sécurité et standard de l'installation de grues portuaires à Abu Dhabi.

Le temps est précieux en ce qui concerne le trafic international des conteneurs. Khalifa Port, situé dans l'Émirat d'Abu Dhabi, montre comment la manutention intelligente diminue les temps d'immobilisation des bateaux transportant du frêt et des conteneurs. Le système d'automatismes PSS 4000 de Pilz assure un déroulement automatisé et efficace dans des parties de l'exploitation du port et garantit une interaction en toute sécurité entre les hommes et les machines dans des conditions climatiques extrêmes. Khalifa Port qui s'étend sur près de quatre kilomètres en direction de la mer, fonctionne essentiellement comme une installation de production complexe. Le système d'automatismes PSS 4000 de Pilz surveille aussi bien toutes les fonctions de sécurité que les données standard de l'installation de grues présentant de nombreuses dérivations.

Nécessité d'automatiser les grues avec fiabilité et performance

TMEIC Corporation a été chargé d'automatiser les grues dans Khalifa Port. Sa branche " Manutention du matériel " compte parmi les fournisseurs leaders de solutions pour la commande de grues et l'automatisation de terminaux. Le donneur d'ordre, la société Abu Dhabi Ports Company, exige un système innovant et flexible pour le standard et la sécurité. La possibilité de communication dédiée à la sécurité via Ethernet faisait également partie des exigences, comme la capacité de communiquer avec d'autres appareils d'automatismes. TMEIC a décidé de contrôler ses anciens concepts de commande et recherchait un système de sécurité performant et fiable avec possibilité de communication via Ethernet, même dans des conditions climatiques extrêmes. Sachant que Pilz était déjà renommé pour ses solutions de sécurité en tant que fournisseur d'automatismes de sécurité complets, TMEIC a, par l'intermédiaire de ses contacts, été orienté sur le système d'automatismes PSS 4000 de Pilz.

Communication rapide et en toute sécurité avec SafetyNET p

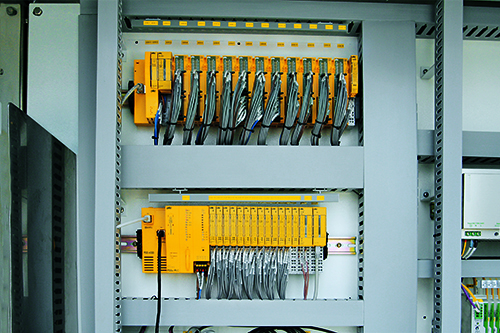

Le PSS 4000 surveille toutes les fonctions de sécurité des grues portuaires. Le système d'automatismes PSS 4000 garantit une interaction harmonieuse entre les composants matériels et logiciels, les appareils en réseau et Ethernet en temps réel SafetyNET p. À la place d'un système de commande centralisé, on dispose d'un programme utilisateur modulaire dans un projet centralisé. Le système a fait ses preuves dans de nombreuses applications de secteurs industriels les plus diversifiés et depuis quelque temps, on l'utilise aussi dans des applications logistiques complexes en plein air. Dans la partie centrale de l'installation de conteneurs, chacun des 15 blocs est équipé d'un système de commande PSSuniversal PLC indépendant. Ce dernier se trouve dans une armoire électrique climatisée située sur la terre ferme. Côté mer, on trouve également une armoire électrique climatisée et équipée d'une station à distance PSSuniversal E/S. Chaque PSSuniversal PLC surveille pour leur domaine l'ensemble des fonctions de sécurité et commutent les validations correspondantes.

Le standard et la sécurité dans un même système

Le système d'automatismes PSS 4000 mémorise toutes les entrées et transfère l'état au système de commande maître via le protocole EDG (Ethernet Global Data). Ce système de commande PLC traite son programme de commande et renvoie les informations via le protocole EGD au système de commande PSSuniversal PLC qui commute ensuite les sorties d'automatismes en conséquence.
" Au début, nous souhaitions seulement traiter les signaux de sécurité via le système d'automatismes PSS 4000. Cependant, lorsque nous avons compris les nombreuses possibilités qu'offre le système flexible, nous avons décidé de réaliser également les entrées / sorties standard via le PSS 4000. Cela présentait l'avantage que nous n'avions pas besoin d'intégrer d'autres modules d'entrées / sorties dans l'armoire électrique qui est de toute façon assez étroite. Ainsi, nous avons finalement gagné de la place et réduit nos coûts ", affirma Javier Rizo, Directeur des Ventes de la Manutention du matériel chez TMEIC. " Avec le système d'automatismes PSS 4000, nous avons obtenu bien plus que ce que nous voulions initialement. " souligne Javier Rizo.

Posté le 16 janvier 2017 - (313 affichages)
